干式變壓器常見的尺寸是比較多的，要根據您的干式變壓器的狀態和使用的用途進行綜合去測量，干式變壓器的尺寸是比較多的，常見的干式變壓器尺寸有哪些呢?通過表格我們簡單進行看一下吧：

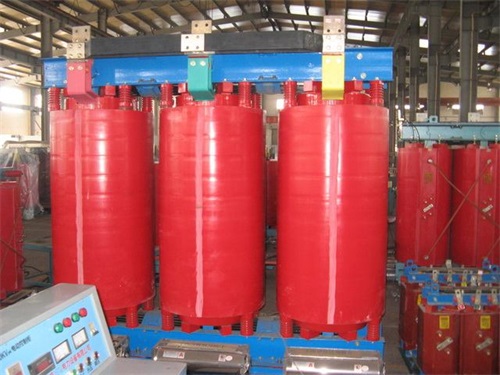

　　干式變壓器

　　容量(KVA) 外型尺寸 軌距

　　30980*660*1020400*400

　　501100*710*1100 400*450

　　631130*685*1160400*450

　　801090*710*1100400*550

　　1001100*730*1230400*550

　　1251240*750*1250 550*550

　　1601190*790*1150 550*550

　　2001250*830*1200550*650

　　2501320*865*1280 550*650

　　3151350*900*1380(臺子長：1.0米，寬1.0米單個)550*750(550為兩根槽鋼之間橫向距離，750為槽鋼縱向長度)

　　4001450*970*1350

　　5001505*1005*1450(臺子長：1.2米，寬1.2米單個)660*750

　　6301675*1095*1515(臺子長：1.2米，寬1.2米單個)660*850

　　8001755*1145*1560(臺子長：1.2米，寬1.2米單個)20*850(軌距為820,或是660)

　　10001865*1295*1650820*850

　　1250865*1295*1650820*850

　　實際上干式變壓器的相關的尺寸和表格數據就是以上給大家進行介紹的，關于干式變壓器更多的信息請關注變壓器企業進行詳細去了解吧!
